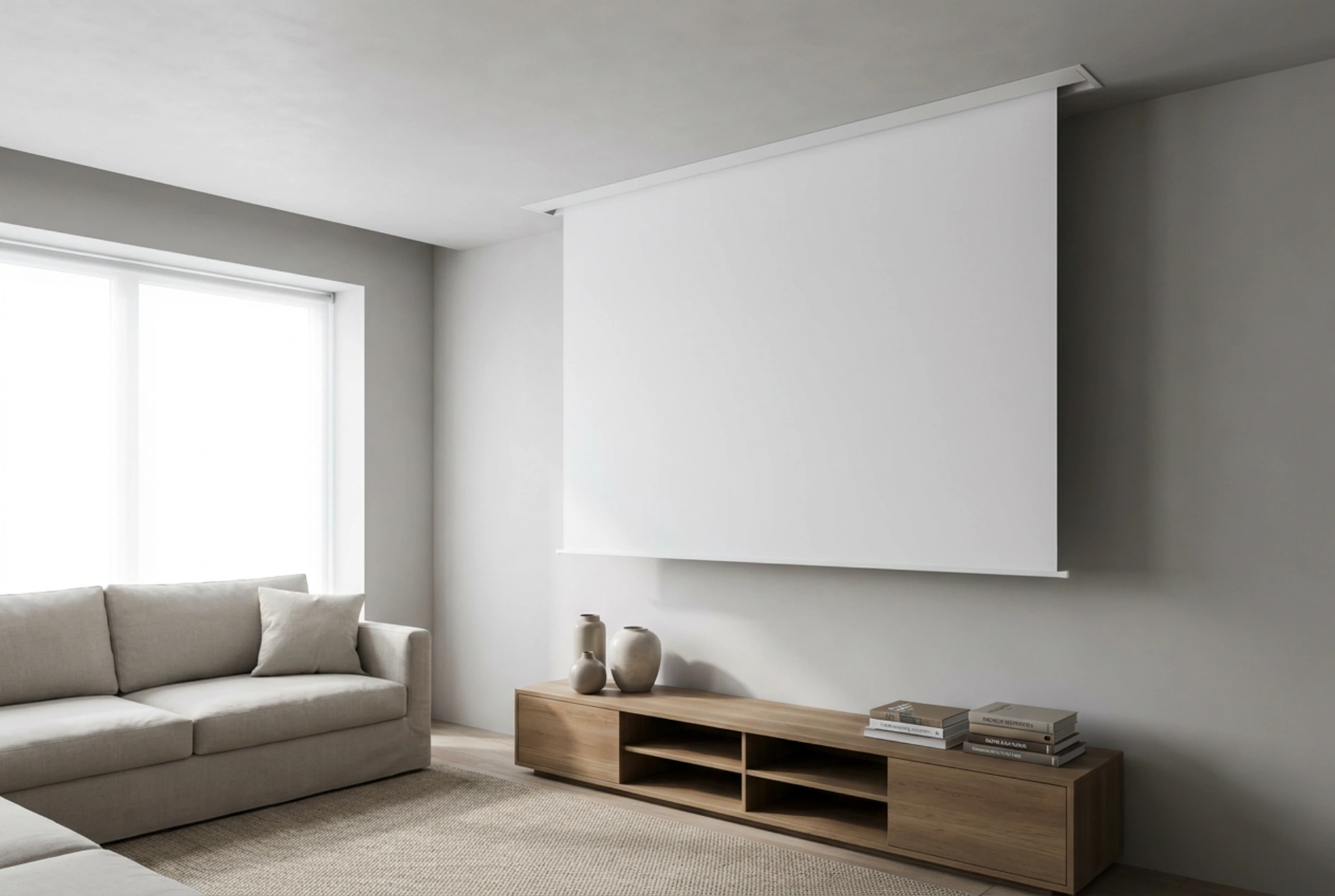

Montarea unui ecran de proiecție electric pe tavan necesită o înțelegere clară a distribuției sarcinilor mecanice și a geometriei optice pentru a asigura o funcționare stabilă și o imagine perfect aliniată. Acest ghid detaliază pașii tehnici pentru ancorarea sigură a carcasei motorizate, fără a compromite structura tavanului.
1. Analiza structurală și fizica ancorării pe tavan
Greutatea unui ecran electric, care variază de obicei între 10 și 25 de kilograme, nu reprezintă singura forță care acționează asupra tavanului. În momentul în care motorul pornește sau se oprește, apare o forță dinamică suplimentară generată de momentul de rotație (torsiune). Din acest motiv, elementele de fixare trebuie să reziste atât la tracțiune pură, cât și la vibrații constante.
Pentru tavanele din beton masiv, cea mai sigură metodă este utilizarea ancorelor metalice cu expansiune (conexpanduri). Acestea funcționează prin transferul forței de strângere în pereții găurii perforate, oferind o rezistență excelentă la smulgere. În cazul tavanelor false din gips-carton, montarea directă pe plăci este periculoasă pe termen lung din cauza vibrațiilor motorului. Aici este obligatorie localizarea profilelor metalice de susținere (profilele CD) cu ajutorul unui detector magnetic sau, ideal, realizarea unei fixări directe în placa de beton aflată deasupra tavanului fals, utilizând tije filetate prelungite și piulițe de blocare.
2. Geometria și alinierea axelor optice
Înainte de a perfora tavanul, este esențial să stabiliți axa centrală a proiecției. Ecranul trebuie să fie perfect perpendicular pe axa lentilei proiectorului pentru a evita distorsiunile de tip trapez (keystone). Corecția digitală a imaginii reduce rezoluția nativă și luminozitatea, motiv pentru care alinierea fizică precisă este de preferat.
Utilizați o nivelă laser cu autonivelare pentru a proiecta o linie de referință pe tavan, perfect paralelă cu peretele de proiecție. Măsurați distanța de la proiector la ecran în ambele extremități pentru a vă asigura de paralelismul perfect. Chiar și o deviație de câțiva milimetri la nivelul tavanului se va traduce în distorsiuni vizibile de câțiva centimetri pe suprafața de proiecție activă.
3. Tehnica de montare pas cu pas
Procesul de instalare fizică se desfășoară în mai multe etape precise, unde ordinea operațiunilor și tehnica utilizată garantează succesul:
- Marcarea punctelor de prindere: Folosind șablonul inclus sau măsurând direct distanța dintre fantele de montare ale carcasei, marcați punctele pe linia laser trasată anterior. Verificați din nou simetria față de axa camerei.
- Perforarea ghidată: Utilizați o bormașină cu percuție și un limitator de adâncime. Pentru beton, diametrul burghiului trebuie să corespundă exact specificațiilor ancorei metalice. Curățați praful din gaură cu o pompă de aer; praful reduce aderența ancorei cu până la 30%.
- Introducerea și tensionarea ancorelor: Introduceți diblurile metalice și strângeți-le ferm. O strângere excesivă poate distruge filetul sau poate crăpa materialul suport, în timp ce o strângere insuficientă va duce la joc mecanic în timp.
- Suspendarea carcasei: Această etapă necesită obligatoriu doi oameni. Ridicați carcasa ecranului și fixați-o în șuruburile pregătite. Utilizați șaibe late pentru a distribui presiunea pe o suprafață mai mare a urechilor de prindere ale ecranului.
4. Managementul cablurilor și calibrarea limitatoarelor de cursă
Ecranele electrice vin echipate cu un cablu de alimentare cu ștecher sau cu fire libere pentru conexiune fixă. Din motive de siguranță, se recomandă utilizarea unei prize amplasate în apropierea tavanului sau mascarea cablului în canale speciale de-a lungul îmbinării dintre perete și tavan. Evitați trecerea cablurilor prin zone cu risc de strivire sau în apropierea surselor de căldură.
După fixare, este esențial să reglați limitatoarele de cursă (mecanice sau electronice) amplasate de obicei pe motor, în interiorul carcasei. Folosind cheia hexagonală dedicată, reglați aceste limite astfel încât ecranul să se oprească automat în poziția ideală de vizionare, fără a tensiona excesiv materialul textil la capăt de cursă. Această calibrare fină previne întinderea neuniformă a țesăturii din fibră de sticlă sau PVC și apariția valurilor inestetice pe ecran.
